軸鍛造件鍛造方式依據(jù)坯料的運動方法分：鍛造可分成自由鍛、鐓粗、壓擠、模鍛、閉試模鍛、閉試鐓鍛。

  在其中自由鍛運用撞擊力或工作壓力使金屬材料在前后2個抵鐵（砧塊）間造成形變以獲取需要軸鍛件，關(guān)鍵有手工制作鍛造和機械設(shè)備鍛造二種。模鍛又分成開啟式模鍛和閉試模鍛，金屬材料坯料在具備一定形態(tài)的鍛模膛內(nèi)受力形變而得到軸鍛件，又可分成冷擠壓、輥鍛、軸向鍛造和壓擠這些。

  按形變溫度分：鍛造又可分成熱鍛（鍛造溫度高過坯料金屬的再結(jié)晶溫度）、溫鍛（鍛造溫度小于金屬的再結(jié)晶溫度）和冷鍛（常溫下）。鋼的再結(jié)晶溫度約為460℃，但廣泛選用800℃做為劃分線，高過800℃的是熱鍛；在300～800℃中間稱之為溫鍛或半熱鍛。

  生產(chǎn)制造軸鍛造件時，除開務(wù)必確保所需求的形態(tài)和大小外，還需要達到零件在使用過程中所指出的性能規(guī)定，在其中主要包含：強度指標、塑性變形指標值、斷裂韌性、疲憊延展性和抗晶間腐蝕性能規(guī)定，對高溫工作的零件，也有持續(xù)高溫瞬間拉申性能、長久性能、抗應(yīng)力松弛性能和熱疲憊性能等。而大中型軸鍛件的性能又在于其組織和構(gòu)造（下稱為組織）。

  不一樣原材料，或同一資料的不一樣情況的軸鍛件，其性能不一樣，歸根結(jié)底全是由其組織確定的。金屬的組織與資料的成分、冶煉廠方式、壓力加工過程和技術(shù)等原因相關(guān)。

  在其中壓力加工過程對軸鍛件的組織有關(guān)鍵的影響力，特別是在對這些在升溫和制冷過程中并沒有同素異構(gòu)變化的原材料，如：共析和金相組織耐熱不銹鋼、耐熱合金、鋁合金型材和壓鑄鋁等，關(guān)鍵借助在壓力加工過程中，恰當操縱熱學工藝參數(shù)來改進軸鍛件的組織和增強其性能。選用壓力加工方法，還能夠改進零件的表面情況和創(chuàng)建表面預(yù)應(yīng)力張拉地應(yīng)力，提升零件的應(yīng)用性能。

  軸鍛造件也是一種較為常用的鍛件，下邊本文關(guān)鍵給我們敘述的內(nèi)容是軸鍛造件煅造加熱加工工藝的相應(yīng)標準。

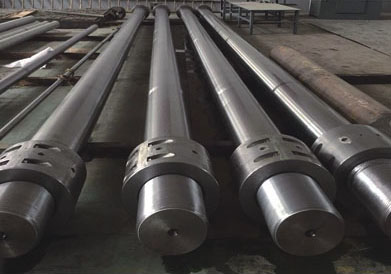

  軸類大鍛件一般用以轉(zhuǎn)動軸,是機械設(shè)備的核心部件,是生產(chǎn)制造重要設(shè)備的基礎(chǔ)件,質(zhì)量要求十分嚴苛。軸類大鍛件的加工過程為鍛前加熱、煅造和鍛后熱處理工藝。因為大中型鍛件的生產(chǎn)制造多見散件生產(chǎn)制造,鍛件的損毀將產(chǎn)生很大的財產(chǎn)損失,并導(dǎo)致施工期的耽誤。因而務(wù)必制訂有效的加熱標準以保證鋼錠加熱的安全性,并降低加熱時長以超過節(jié)約資源的的。

  室內(nèi)溫度裝爐時,鋼錠的加熱可以使用加熱爐的加熱工作能力。根據(jù)仿真模擬得到了鋼錠加熱時的地應(yīng)力和溫度場。鋼錠芯部地應(yīng)力為三向拉應(yīng)力,以徑向地應(yīng)力為大。且在底溫期和鋼錠芯部相變期發(fā)生徑向地應(yīng)力和表心溫度差的最高值。從迅速加熱的方面來考慮到,加熱標準提升主要參數(shù)為舵桿鋼錠相變期保溫溫度為850℃,相變期保溫時長為1個小時,煅造保溫溫度為1235℃;飛機螺旋槳軸鋼錠相變期保溫溫度為850℃,相變期保溫時長為0.8鐘頭,煅造保溫溫度為1220℃。
